낮은 드라이버 온저항으로 전력소비 감소시킴
외부 부품 수를 줄이고 공급 전류를 낮추기 위해 차지 펌프가 없는 디자인

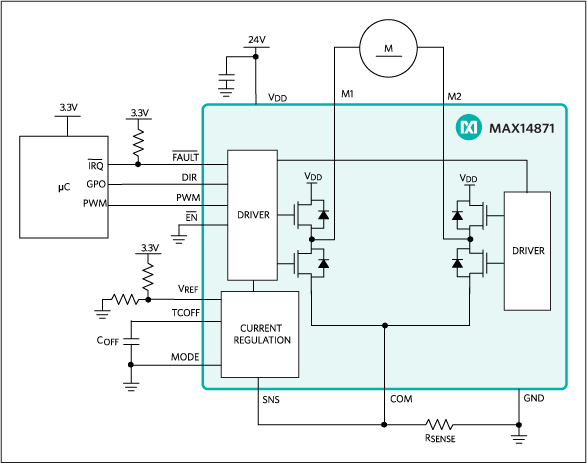

내부 전류제어 기능은 피크 모터 기동 전류를 사용자가 조정할 수 있도록 해주며, 필요한 외부 부품 수를 최소화
고속감쇠, 저속감쇠 및 25% 전류 리플 모드의 3가지 전류제어 모드가 포함되어 있다.25% 리플 기반의 전류 제어는 디자인을 간소화하고 모터 특성에 좌우되지 않는 제어를 가능케 해준다. 별도의 전압감지 입력부(SNS)는 기생 트레이스 저항으로 인한 전류감지 오류를 줄여준다.
슛-쓰루(shoot-through) 전류 보호 기능과 유도 전동기 전류를 흡수하는 내장 환류 다이오드(free-wheeling diodes)를 갖추고 있다. 드라이버 출력은 단락부로부터 접지 및 서플라이에 이르기까지, 그리고 M1과 M2 사이에 단락 보호되어 있다. 액티브 로우 고장(FAULT) 출력은 고장 상태에 있을 경우 열적 과부하와 과전류를 알려준다.
16핀 TSSOP-EP 패키지로 제공,
-40°C~+85°C의 온도범위에서 작동
주요 특징
o 보다 큰 구동 출력과 감소된 실장 공간
- 최고 2.8A의 피크 모터 전류 패키지
- 4.5V~36V의 유연한 공급전압은 보다 오랫동안 사용할 수 있도록 해준다.
o 전력 소비가 적으므로 발열이 적고 보다 오랫동안 작동한다
- 334mΩ(평균)의 총 브리지 온저항
- 30kHz/24V에서 1mA(평균)의 공급전류
- 12V에서 10µA(최대)의 대기전류
o 디자인 간소화에 의한 제품출시 시간 단축
- 차지 펌프가 없는 아키텍처
- 전류 제어에 필요한 것은 감지 저항기뿐
- 전류감지 입력부에 의한 PCB 레이아웃 간소화
- 전류 제어를 위한 내부/외부 VREF
- 고속/저속/25% 리플 전류 제어 모드
o 통합 보호 기능을 통해 강건한 구동 솔루션 제공
- 단락 보호된 드라이버
- 고온 셧다운(thermal shutdown) 및 미달전압 록아웃(UVLO) 기능
- 진단을 위한 액티브 로우 고장(FAULT) 출력
- 40°C~+85°C의 온도범위
애플리케이션
- 산업 자동화
- 프린터와 스캐너
- 자판기와 게임기
-
